連線

連線を書くには、ツールバーの中から「連線」のボタンをクリックします。
連線とは、言い換えれば連続線のことです。1本1本をつなぎあわせて連続した線を書くこともできますが、このコマンドを使ったほうがクリックする回数が減り、作業効率が上がります。

連線のコントロールバー

連線は、連続した線を引く事ができます。

基準角度

押すたびに角度が変わります。
無指定→15度→45度と変化します。線を引く方向を角度を付けたい時に、15度や45度を選択します。最終点で、左ボタンをダブルクリックすれば連線が書けます。

最終点が交点や端点などキャッチできるポイントでしたら、右ボタンをそこでダブルクリックしてください。ダブルクリックせず、コントロールバーの終了ボタンを押しても同じ結果となります。

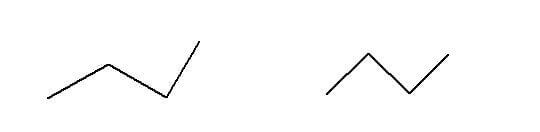

上の例で、左側が15度指定、右側が45度指定になります。
15度指定は15度の倍数、45度指定は45度の倍数ですので、両方とも水平や垂直の線も書くことができます。

基点

基点ボタンを押すと、「基準点:前線終点→基準点:マウス位置」と切り替わります。
前線終点にすると、一本目の線の終点から、指定した角度の整数倍の角度の線を書くことができます。指定した角度とは、基準角度で指定した角度の事です。


基点をマウス位置にすると、2本目の終点位置が指定角度の整数倍になるよう、1本目の終点位置が、1本目の線上で伸縮します。

下の例で言えば、1本目に該当するのは、一番上の水平線のことになります。


この機能は、電気設備などで、コンセントとコンセントを結ぶ線を書く時などに使える、便利な機能です。言葉上で表現してもちょっとわかりづらいと思いますので、実際に操作してみてください。オーッと言いたくなるような優れものです。

丸面辺寸法

連線の角に、丸みを付けます。


基準角度や基点の使い方を踏まえたうえで使えば、電気配線を書いたりするのに適しています。


実寸

縮尺に関係なく、指定された寸法で、図面に丸面を書きます。

手書線

手書きの線を、書きます。

左ボタンをクリックした後、マウスを動かしてください。そのマウスの動いた後に、手書き線が書かれています。線を引くのを終わらせるには、左クリックをします。
なお、作業が終わったらチェックを外す習慣を付けておきましょう。
