直線を書かないといったことは、まずあり得ません・・・JW-CADの使い方(JWW-CADマニュアル)

就職や転職などの際に、JW-CADを使えることが応募条件となる場合が増えてきています。

JW-CADは建設業(建築、土木、電気設備、空調設備、衛生設備)、機械あるいはCADオペレータなど、様々な分野の人に使われています。無料で使えるフリーソフトですので、マスターして一生使える特技にしておきましょう。


直線を書く

直線を書くには、ツールバーの中から「/」のボタンをクリックします。
あるいはメニューバーの「作図」→「線」でもできます。

線色・線種の選択が、マウスホイールのクリックでできるようになりました(Version8.10以降)。

この直線を書くコマンドは、図面を書くなら絶対に使う必要があります。JW-CADを使う時の基本中の基本ですので、是非完璧に習得しておきましょう。


任意の場所でクリックし、次の任意の場所をクリックすれば直線が書けます。その時、左クリックでは任意の場所になり、右クリックでは端点や交点などのポイントをキャッチします。

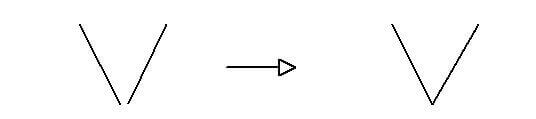

例えばVという文字を直線で書いてください。任意の場所で左クリックして、右下の直線の終点を左クリックします。それから前に書いた線の終点を左クリックしてから、右上の任意の場所を左クリックします。そうすると線でVの形ができたと思います。

しかし、拡大してみると、交点がいびつになっているのがわかると思います。そこで2本目の直線の始点を指示する時に、右クリックして指示してください。きれいに直線の端っこをキャッチして交点がきれいに処理されています。練習の際は、その左クリックと右クリックの違いをつかんでください。


*図面を書く際は、原則として2本目の直線を書く時は始点は交点や端点を右クリックで指示する習慣をつけてください。左クリックだけで始点や終点を指示するということは、実際上ほとんどありません。線と線が結合されてそれが図面となっていきますが、その交点がアバウトでは図面といえるシロモノではありません。

もっとも初心者のレベルで直線を書いてみるという段階では、左クリックで始点終点を指示してもいいでしょう。次第に慣れてくるともう少しきれいな図面を書きたいと思ってきますので、右クリックはその時でもいいかもしれません。

円や矩形など配置する時も、左クリックは任意の位置で、右クリックはキャッチできる交点や端点になります。図面作成の上で全てに共通していますので、ポイントとして押さえておきましょう。

直線のコマンドを選んだら、下記のコントローラーバーが表示されます。


コントロールバーを左側から順に説明します。

矩形

ここにチェックを入れると矩形(四角形)が書けます。

水平・垂直

これにチェックを入れると、水平線や垂直線が楽に書くことができます。

傾き

角度をつけた線を書く時に利用します。
よく使う数値はプルダウンメニューにありますので、そこで選択します。その他の任意の角度も、BOXで指示してやればOKです。

寸法

直線を書く時、その直線の長さを指示します。あらかじめ、寸法のわかっている時は便利な機能です。

15度毎

これは上記の傾きの中の15度を、抜き出したコマンドです。

- - -

直線の始点、終点、両端に丸印を付けます。切り替えは- - -の場所をクリックしていきます。
表示倍率によっては、丸印が見えないかもしれません。拡大してみれば、丸が付加されているのがわかります。

矢印付加 < - - -

直線の始点、終点、両端に両袖の矢印を付けます。
切り替えは< - - -  の場所をクリックしていきます。

寸法値

直線の長さを、直線の上に記載します。
上記の- - - や < - - - と組み合わせて使えば、簡易の寸法表示ができます。

矢印付加 <

直線を先に書いて、その後に両袖の矢印を付けたい時に使います。
