中心線

中心線のコマンドは、2線・円・円弧・点などに中心線を書きます。中心線を使うには、ツールバーの「中心線」をクリックします。あるいは、メニューバーの「作図」→「中心線」をクリックします。

中心線のコントロールバー

中心線のコマンドを選択すると、上記のコントロールバーが画面の上部に表示されます。ここでの中心線寸法は、中心線の寸法を指定したい時に利用します。1本目の線をクリック→2本目の線クリック→中心線の始点指示→終点指示すれば、2線の間に中心線が引けます。

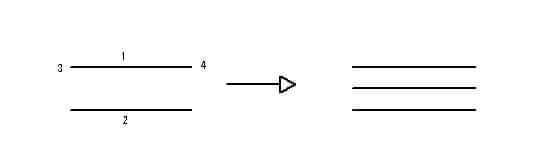

左クリックと右クリックの使い分けですが、左クリックは線を選択する時、右クリックは点を選択する時になります。下の例で言えば1と2は左クリックで指示し、2本の線と同じ長さにしたいので、3を右クリック、4を右クリックで指示しています。 2本の線より長くしたり短くしたりする時に、アバウトでかまわない時は、左クリックで任意の点で始点と終点を指示します。

作図例

上の例は、円の間に中心線を書いた場合です。その他にも、円弧や点に対しても中心線を書くことができます。
